Технические требования

Технические параметры трубной линии

Тип трубной мельницы: Φ406 трубная мельница

О.Д. 2 труб: Φ114 ~ Φ406 мм

Толщина стены: 4,0 ~ 12,7 мм

4Вид трубы: круглая труба

2.Выбор швовного отжигателя

1Конфигурация: 600 кВт швейное отжигающее устройство 1 единица (3 комплекта)

2Модель: KGPS-600kW/1kHz 2 набора

KGPS-600 кВт/2 кГц 1 набор

Граница настройки температуры: 600-950°C

4Точность регулирования температуры: ± 1%

5Широта теплового шва: > 20 мм

Способ охлаждения: охлаждение воздухом и водой

3.Скорость отжига для типичной спецификации

Условия расчета: А. Тип трубы: круглая труба Б. Мощность: 1800 КВт; С. Повышение температуры отжига: 950°С.

2Скорость нагрева:

Примечание 3:

• Скорость в приведенных выше таблицах являются вычисленными значениями в теории, и фактическая скорость работы будет зависеть от многих факторов, таких как модификация мельницы, расстояние между индуктором и трубой,положение шва и так далее.
• Вышеприведенная скорость отжига рассчитывается на основе температуры 950°C. Для различных материалов стальных труб и температуры отжига скорость отжига будет различной.

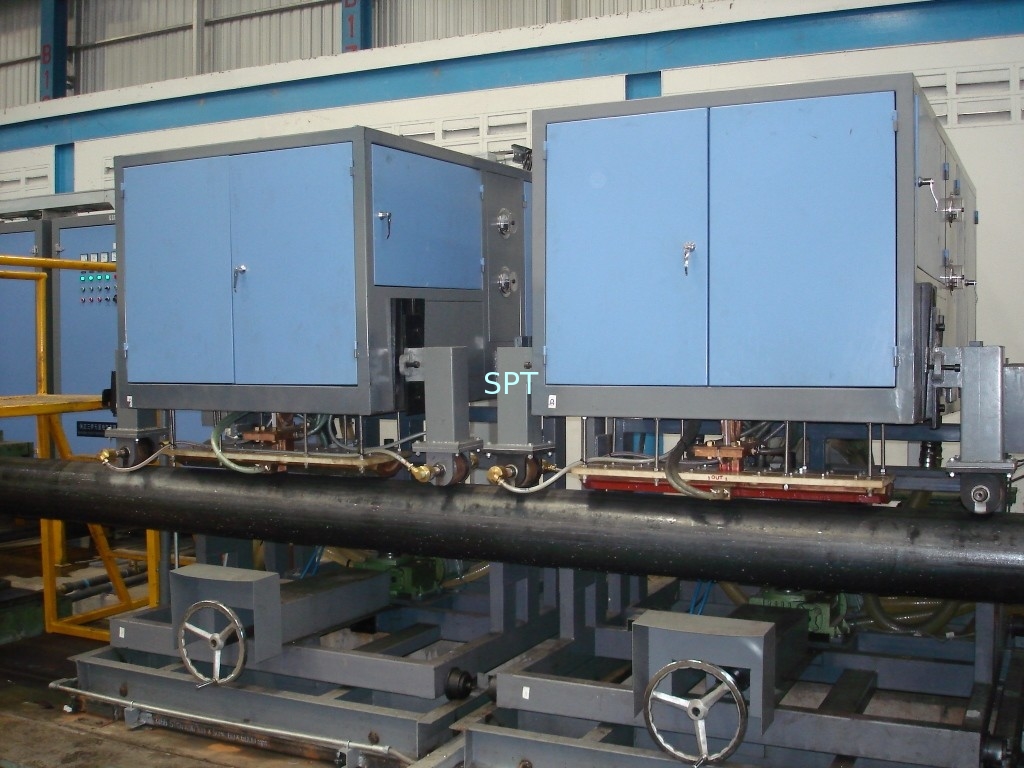

Ⅱ.ТехническиеОписание швейного нагревателя

Применение метода швейного отжига способствует повышению качества стальных труб.которые нагревают сварный и погашенный на критическую температуру трубный швов, этот процесс может уменьшить напряжение сварки и потенциальную трещину, а полученная структура с близкими зернами может гарантировать производство прочных стальных труб, соответствующих всем стандартным спецификациям.С преимуществом быстрого секционного нагрева швов, окисление и деформация стальной трубы могут быть сведены к минимуму, а точная диатерманция делает тесные зерна в области шва соответствием его исходному материалу.

1Главный.fПродуктыдля отжигатель швов

• Инвертор использует быструю SCR 1500A/2000V для формирования параллельной цепи инвертора.
• Силовое питание швовного отжигателя использует интеграционную конструкцию ректификации / инвертора для достижения более компактной структуры и удобного обслуживания.
• Принимать типичный метод перекрестного угла напряжения и тока с регулированием фазового блокирования, чтобы сделать работу более надежной и высокоэффективной;Принятие резервуарной схемы защиты от перенапряжения/перенапряжения обеспечивает более точную защиту питания.
• Принять метод запуска волны беспорядка с небольшим воздействием и высокой успешностью.
• Диапазон резервуара и плоскость индуктора могут быть установлены на регулируемом механическом столе позиционирования,который может регулировать относительное расстояние между индуктором и швом трубы, чтобы подходить для онлайн-отжига трубы переменных спецификаций.
• Используйте ПЛК и термометрический инструмент высокой точности для реализации температурного замкнутого цикла для контроля температуры отжига.
