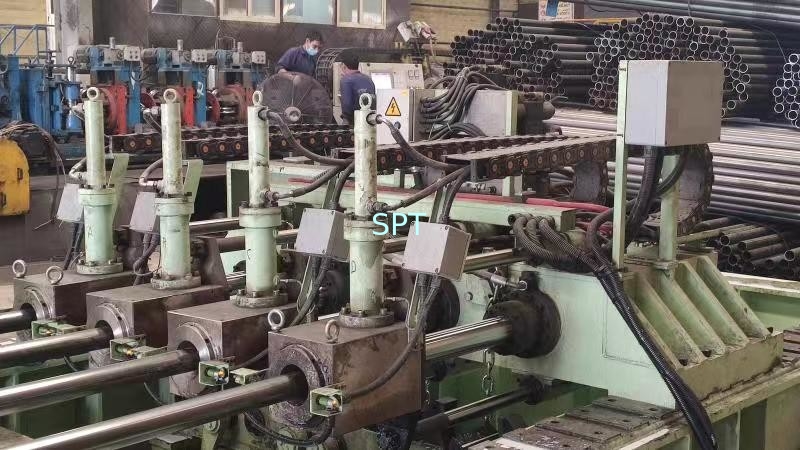

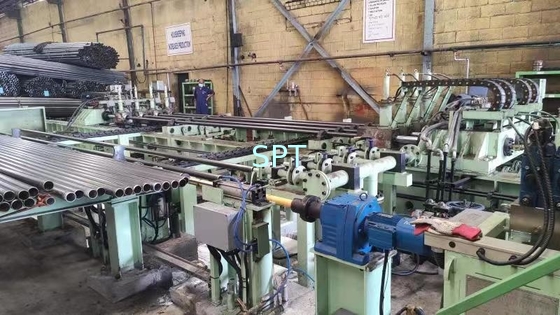

Гидротестерная отделка API 5CT
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
1,Состояние машиностроения
| С/Н | Положения | Параметры |
| 1 | Размер трубы | 60.3-168.3 мм |
| 2 | Толщина стенки | |
| 3 | Длина трубы | 60,0-12,8 м |
| 4 | Толерантность длины | ±5 мм |
| 5 | Толерантность к округлости | ± 1%ОД |
| 6 | Толерантность прямоты |
Корпус ≤ 2 мм/м; Конец трубы ≤ 3,00 мм (длина конца: 1,0 м); общая длина ≤ 20 мм |
| 7 | Состояние конца трубы | Раскованные и простые концы оба, без завязок. |
| 8 | Испытательное давление | 5-22MPa (максимум 211 кг/см2) |
| 9 | Время поддержания давления | 5−10 секунд, регулируемый |
| 10 | Промышленная мощность | местная энергия |
| 11 | Сжатый воздух |
00,6 МПа, 1 м3/мин (покупатель предоставляет) |
| 12 | Охлаждающая вода для гидравлической системы |
Давление 0,2-0,4 МПа, температура 3-35°С, 200 л/мин PH 7.5-8.0 ((покупатель предоставляет) |
2, Технические параметры гидроиспытателя
| С/Н | Положения | SMAPTT22/60.3-168 гидроиспытатель |
| 1 | Испытательное давление | 5-22MPa (максимум 211 кг/см2) |
| 2 | Время ожидания | 5−10 секунд, регулируемый |
| 3 | Точность испытательного давления | В пределах 0-0,5 МПа |
| 4 | Режим уплотнения | большое расстояние радиального уплотнения |
| 5 | Испытание мертвой длины | ≤ 80 мм с одного конца |
| 6 | Испытательная среда | Водная эмульсия |
| 7 | Применимая длина трубы | 60,0-12,8 м |
| 8 | Удар очищающей головки | 7м |
| 9 | Удар наполнительной головки | 0.5м |
| 10 | Время смены оборудования | 90 мин. |
| 11 | Режим работы | ручная, полуавтоматическая и автоматическая |
| 12 | Стандарт продукции | ASTM,API 5CT/5L |
| 13 | Необходимая мощность | 100 кВт |
| 14 | Метод поддержания давления | Статический режим, динамический режим |
Приложение 1:испытательное давление и скорость
| Размер | Испытательное давление гидро | Время хранения | длина |
Скорость испытания (м/единица)
|
| 600,3 мм | 50-350 бар | 5 | 100,0 м±10 мм | 45 |
| 73 мм | 50-350 бар | 5 | 100,0 м±10 мм | 45 |
| 88.9 мм | 50-350 бар | 5 | 100,0 м±10 мм | 45 |
| 1140,3 мм | 50-350 бар | 5 | 100,0 м±10 мм | 45 |
| 127 мм | 50-350 бар | 5 | 100,0 м±10 мм | 50 |
| 140 мм | 50-350 бар | 5 | 100,0 м±10 мм | 50 |
| 168 мм | 50-350 бар | 5 | 100,0 м±10 мм | 50 |
3,Технологический процесс
Fetching pipe—aligning pipe—repeat for two pipes—flushing three pipes—pressure testing two pipes—holding time—pressure releasing—moving three tested pipes out the machine and moving three flushed pipes into the machine at the same time—draining water in U pipe collecting device naturally—one circle finished.
