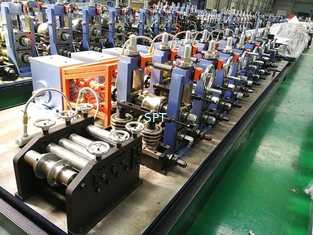

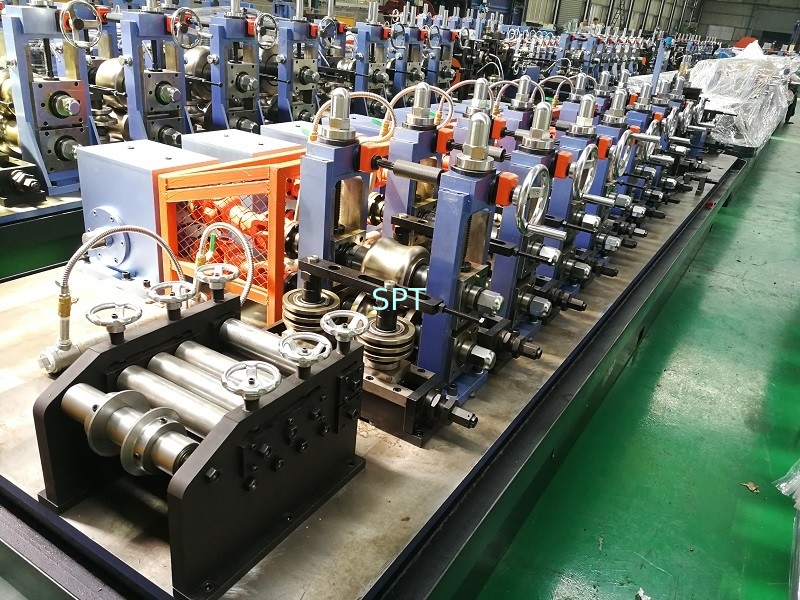

Сварная трубная мельница 32 HF

I Резюме

Этот высокочастотный трубопроводный завод является специализированным оборудованием для производства высокочастотных прямых сварных труб для структурных труб и промышленных труб с толщиной стенки 0,3 ~ 25 мм.5 ммБлагодаря оптимизированному дизайну, выбору лучших материалов и точному изготовлению и прокатке, вся линия может достичь высокой точности и высокой скорости.В соответствующем диапазоне диаметра трубы и толщины стенки, скорость производства труб может регулироваться.

III Общая техническая спецификация

1Потребности в сырье

2 Материал: горячая или холодная прокатка стали

2 Прочность на протяжении: σb≤600Mpa

2 Точка мощности: σs≤315MPa

2 Ширина катушки: 31 ~ 79 мм

2 Внешний диаметр катушки: Max. Φ1600mm

2 Внутренний диаметр катушки: Φ508 мм

2 Масса катушки: Макс.1.5Т

2 Толщина материала: 0,3 ~ 1,5 мм для круглых труб / ≤1,0 мм для квадратных и прямоугольных труб

2.Объем продукции

2 Тип труб: высокочастотные сварные трубы прямого шва

2 Цель трубы: труба для электрического отопления, труба для холодильника, труба для автомобилей, труба для спортивных объектов, труба для мебели, труба для охлаждения, труба для подачи под давлением, труба для строительства, труба для конфигурации.

2 Размер круглой трубы: Φ10mm ~ Φ38mm * 0,3mm ~ 1,8mm

2 Размер квадратной трубы: 10×10 мм ~ 37.5×37.5 мм * 0.3 мм ~ 1.0 мм

2 Размер прямоугольной трубы: 7×14mm~14×28mm * 0,3mm~1,0mm (a:b≤2:1)

2 Производственная длина: 4 ~ 10 м (может быть спроектирована по запросу клиента)

2 Точность длины резки: ±3 мм (по компьютерной пиле с горячим трением)

3.Способность линии

2 Направление линии: ожидается и будет определено покупателем

2 Скорость производства: 30~100 м/мин

4.Объем поставки

4.1Технологический процесс

2 Размотка→ Набор→ Уровнение→ Формирование→ ВВ сварка→ Дебургирование (внешнее) → Охлаждение→ Размерение→ Выпрямление→ Резка→ Разрядка

4.2. Части линий

2 двойные головки Декоиллер 1 комплект

2 Устройство для сварки с помощью стрижки и застежки

2 Вертикальный аккумулятор

2 Формирование и размеры единицы

2 Горячая трикотажная пила

2 Загрузка стола (одностороннее разгрузка)

2 Система управления

2 Роллевые _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

2 Пневматическая система ------------------------------------ Подготовлена покупателем
