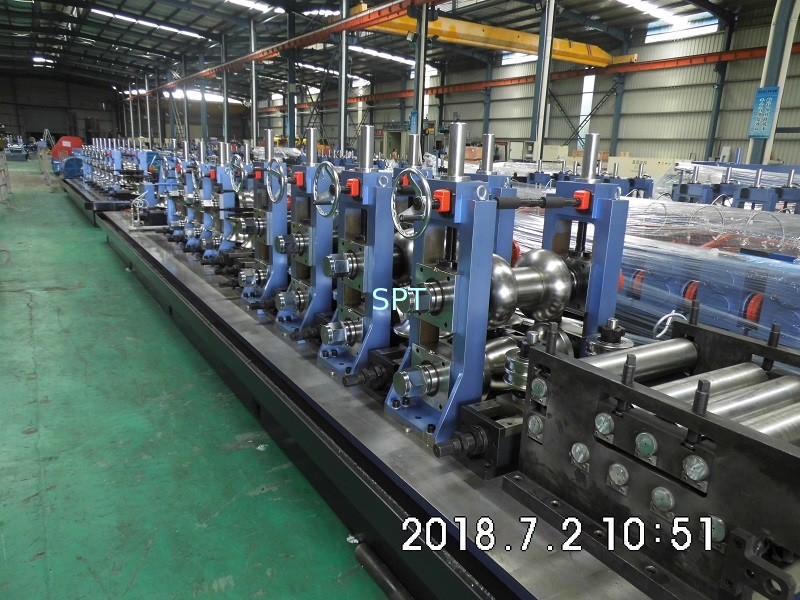

Сварная трубная мельница 125 HF

II Резюме

Эта высокочастотная сварочная трубная фабрика является специализированным оборудованием для производства высокочастотных прямых сварных труб для структурных труб и промышленных труб с Φ33.4mm ~ 88.9mm и толщиной стенки 1.С помощью оптимизированного дизайна, оптимального выбора материалов и точной изготовления и прокатки вся линия может достичь высокой точности и высокой скорости.В соответствующем диапазоне диаметра трубы и толщины стенки, скорость производства труб может регулироваться.

III Общая техническая спецификация

1Потребности в сырье

2 Материал: горячая или холодная прокатка стали

2 Прочность на протяжении: σb≤600Mpa

2 Точка мощности: σs≤315MPa

2 Ширина катушки: 104 ~ 280 мм

2 Внешний диаметр катушки: Max. Φ1600mm

2 Внутренний диаметр катушки: Φ508 мм

2 Масса катушки: Max.5T

2 Толщина материала: 1,5 ~ 6,0 мм для круглых труб / ≤ 4,5 мм для квадратных и прямоугольных труб

2.Объем продукции

2 Тип труб: высокочастотные сварные трубы прямого шва

2 Цель трубы: труба для электрического отопления, труба для холодильника, труба для автомобилей, труба для спортивных объектов, труба для мебели, труба для охлаждения, труба для подачи под давлением, труба для строительства, труба для конфигурации.

2 Размер круглой трубы: Φ33,4mm ~ Φ88,9mm * 1,5mm ~ 6,0mm

²

2 Производственная длина: 4 ~ 10 м (может быть спроектирована по запросу клиента)

2 Точность длины резки: ±3 мм (по компьютерной пиле с горячим трением)

3.Способность линии

2 Направление линии: ожидается и будет определено покупателем

2 Скорость производства: 30~60 м/мин

4.Объем поставки

4.1Технологический процесс

2 Размотка→ Выровнение и выпрямление→ Накопление→ Выпрямление→ Формирование→ ВЧ-сварка→ Дебургирование (внешнее) → Охлаждение→ Размеры→ Выпрямление→ Резка→ Разрядка

4.2. Части линий

2 двойные головки Декоиллер 1 комплект

2 Устройство для сварки с резьбой и застежкой

2 Горизонтальный аккумулятор

2 Формирование и размеры единицы

2 Горячая трикотажная пила

2 Загрузка стола (одностороннее разгрузка)

2 Система управления

2 Роллевые _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

2 Пневматическая система ------------------------------------ Подготовлена покупателем
