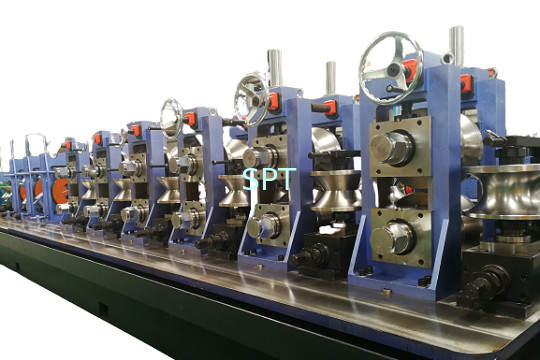

114 HF Сварная трубная мельница

II Резюме

Этот высокочастотный трубопровод для сварки труб - это специализированное оборудование для производства высокочастотных прямых сварных труб для структурных труб и промышленных труб с толщиной стены Φ60mm ~ Φ114mm.5 ~ 4С помощью оптимизированного дизайна, оптимального выбора материалов и точной изготовления и прокатки, вся линия может достичь высокой точности и высокой скорости.В соответствующем диапазоне диаметра трубы и толщины стенки, скорость производства труб может регулироваться.

III Общая техническая спецификация

1Потребности в сырье

2 Материал: горячая или холодная прокатка стали

2 Прочность на протяжении: σb≤600Mpa

2 Точка мощности: σs≤315MPa

2 Ширина катушки: 125~360 мм

2 Внешний диаметр катушки: Max. Φ1600mm

2 Внутренний диаметр катушки: Φ508 мм

2 Масса катушки: Макс.2.5Т

2 Толщина материала: 1,5 ~ 4,0 мм для круглых труб / ≤ 3,2 мм для квадратных и прямоугольных труб

2.Объем продукции

2 Тип трубы: высокочастотные сварные трубы прямого шва

2 Цель трубы: электрическая труба для отопления, холодильная труба, автомобильная труба, спортивная труба, труба для мебели, труба для охлаждения, труба для подачи под давлением, строительная труба, конфигурационная труба.

2 Размер круглой трубы: Φ60mm ~ Φ114mm * 1,5mm ~ 4,5mm

2 Размер квадратной трубы: 45×45 мм ~ 90×90 мм * 1,2 мм ~ 3,2 мм

2 Размер прямоугольной трубы: 30×60mm ~ 60×120mm * 1.2mm ~ 3.2mm (a: b≤2:1)

2 Производственная длина: 4 ~ 10 м (может быть спроектирована по запросу клиента)

2 Точность длины резки: ±3 мм (по компьютерной пиле с горячим трением)

3.Линейные возможностиТИ

2 Направление линии: ожидается и будет определено покупателем

2 Скорость производства: 30~60 м/мин

4.Объем поставки

4.1Технологический процесс

2 Размотка→ Набор→ Уровнение→ Формирование→ ВВ сварка→ Дебургирование (внешнее) → Охлаждение→ Размерение→ Выпрямление→ Резка→ Разрядка

4.2. Части линий

2 двойные головки Декоиллер 1 комплект

2 Устройство для сварки с помощью стрижки и застежки

2 Горизонтальный аккумулятор

2 Формирование и размеры единицы

2 Горячая трикотажная пила

2 Загрузка стола (одностороннее разгрузка)

2 Система управления

2 Роллевые _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

2 Пневматическая система ------------------------------------ Подготовлена покупателем
