Производственная линия светового столба
|
Подробная информация о продукте:
|
Подробное описание продукта
| Применение: | Производство уличных подвесных столбов | Система управления: | ПЛК |
|---|---|---|---|
| Размер: | 5000*2000*1500 мм | Особенности: | Высокая эффективность, точное литье, легкая эксплуатация |
| Частота: | 50 Гц | Материал: | сталь |
| Модель: | LPM-01 | Силовое питание: | 380В/50Гц |
| Тип обработки: | Кастинг | Производственная мощность: | 100-150 столбов в час |
| Общая мощность: | 25KW | Напряжение: | 220 В |
| Гарантия: | 1 год | вес: | 2000 кг |
СветПолюсПроизводственная линия
- TDT44-6×1600 Линия CNC для декоулинга-нивелирования-резания
Основная структура и данные производственной линии
(1)Процесс:
Седло с катушкой → вагон зарядки катушкой → декоиллер → направление пластины → центрирование → машина для выпрямления → прибор для измерения длины →вырезание на длину →разборка и складирование
(2)Параметр катушки
● толщина пластины 1,5-6 мм
●Материал Q345
●ограничение мощности σs ≥345 Mpa;σb ≥600 Mpa
●Широта катушки 800-1600 мм
●Внутренний диаметр катушки ф610,ф762 мм
●Внешний диаметр катушки ф1200 ф2000 мм
●Масса катушки ≤30 т
(3)Параметр плиты после выпрямления
● толщина пластины 1,5-6 мм
●длина пластинки 2000-14000 мм
●Широта плиты 800-1600 мм
● точность резки:
Длина ≤±1,5 мм ((длина пластины 2000 мм)
В диагонали≤±2,5 мм ((длина пластины 2000 мм)
(4) Скорость линии 20 м/мин
(5) Точность выравнивания 1,5 мм/м2
(6)Поперечные ножницы
●Количество последовательных стрижек: 20 раз/мин
(7)Объединение складирования
●Режим регулировки длины: 2000-14000 мм
●Размер регулировки ширины 800-1600 мм
● Максимальная накладная масса 10 тонн
● Максимальная высота укладки 300 мм
(8)Направление производственной линии Слева направо
- Источник питания AC380V/50Hz 3-фазный 4-проводный
- BS-Q17-8×2400 линия производства автоматической стрижки металлической плиты
Основной параметр машины:
| Нет, нет, нет. | Имя |
Параметр |
Единица |
Стоимость |
Примечания |
| 1 |
Фиксированная нагрузка рамка |
Максимальная длина пластинки | Ммм. | 14000 | |
| Высота рабочего стола | Ммм. | 1045 | |||
| Максимальная ширина пластинки | мм | 2000 | |||
| 2 |
Кормление рамка |
Длина |
мм | 16100 | |
|
Задние колеса расстояние |
мм | 180-1600 гг. | |||
|
Глубина горла |
мм | 1600 | |||
|
Скорость подачи |
Мм/с | 150 | |||
|
Высота горла |
мм | 1045 | |||
|
Мощность двигателя |
KW | 1.5 | XWD1.5-3-1/17 | ||
|
Пластина подачи спецификации |
мм |
6×2000× 14000 Q345 |
|||
| 3 |
Обрезание машины |
Высота стрижки | мм | 1045 | |
|
Скорость стрижки |
Мм/с | 150 | |||
|
Мощность двигателя |
KW | 5.5 | |||
|
Глубина горла |
мм | 400 |
Макс. резка Ширина пластины 400 мм |
||
|
4 |
Подвижные Выпуск рамка |
Длина растяжения | мм | 14580 | |
|
Длина толкания |
мм | 4860 | |||
|
Высота приема пластинка |
мм | 1045 | |||
| 5 |
Установлено Выпуск рамка |
длина |
мм | 14055 | |
|
Высота приема пластинка |
мм | 1045 | |||
| 6 |
Вытолкните. устройство |
длина |
мм | 13200 | |
|
Высота толкания Роликовая плоскость |
мм | 970 | |||
| 7 |
Ловля Устройство пластинки |
Удар горизонтального цилиндр |
мм | 700 | |
|
Движение вертикального цилиндр |
мм | 60 | |||
|
Высота сосальника |
мм | 1105 | |||
| 8 |
Сборная плита рама |
Диапазон пластин |
Ммм. | 180-1600 гг. | |
| 9 |
Руководящая рельса |
Длина | Ммм. | 38000 | |
| Расстояние до центра | Ммм. | 1000 | |||
| Высота направляющей рельсы | мм | 76 | |||
| 10 |
Мотор Гидравлические Система |
Модель | Y132M-4 | ||
| Сила | КВ | 7.5 | |||
| Модель | Y160M-4 | ||||
| Сила | КВт | 11 | |||
| 11 |
Масляный насос |
Модель | 25MCY14-1B | ||
| Перемещение | L/мин | 40 | |||
| Модель |
32 MCY (смеется) головка насоса) |
||||
| 12 |
В целом тупая. |
Длина | Ммм. | 38000 | |
| Ширина | Ммм. | 5880 | |||
| Высота | мм | 1805 | |||
| 13 | Вес | в кг | 28000 | ||

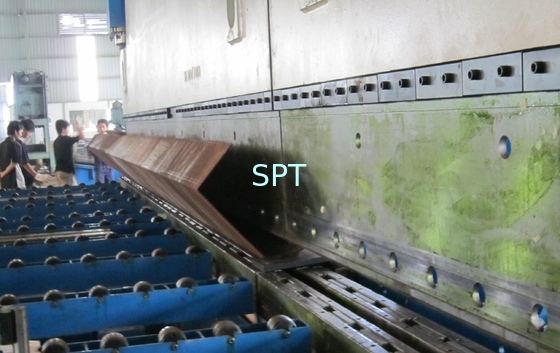

- CNC Электрико-гидравлический пропорциональный тормоз
Основные характеристики

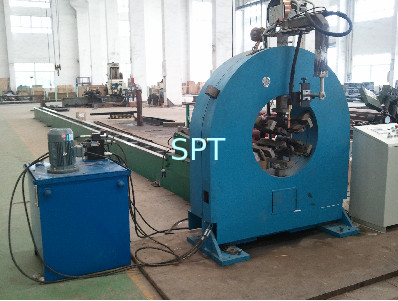

- Модель сварочной машины для сварки с соединением столбов: TDY46-16/500×14000
Основные технические параметры(DGH500*10-14000)
| Нет, нет, нет. | Имя | Стоимость | Единица | Примечания | |
| 1 | Длина стыкового шва | ≤ 14000 | мм | ||
| 2 | Максимальная толщина материала для стыков | 10 ((диаметр полюса ≥ 250 мм) | мм | Q235 | |
| 3 | Размер головки основной машины ((L*W*H) | 2500*2100*850 | мм | ||
| 4 | Размер рабочего стола ((L*W*H) | 16500*600*550 | мм | ||
| 5 | Макс, соединяю швы. | φ500 | мм | ||
| 6 | Минуточку. Соединяю швы. | φ100 | мм | ||
| 7 | Максимальное давление | 20 | MPa | ||
| 8 | Рабочее давление | ≤ 5 | MPa | ||
|
9 |
В целом тупая. |
Л | 34000 | мм | |
| W | 2100 | мм | |||
| H | 2500 | мм | |||
| 10 | Вес | 12500 | в кг | ||
| 11 | Технология сварки | Сварка тонкой проволоки под водой | |||
| 12 | Номинальный ток сварки | 500A/630A/600A | |||
| 13 | Стержневая диа. | φ1.6; φ2.0 | |||
| 14 | Скорость сварки | 10,5-3,0 м/мин | |||
| 15 | Скорость перевозки | 00,6-8,0 м/мин | Скорость регулировки без шагов | ||
| 16 | Номинальная входной мощность | 55 кВА | |||
- Y41-315/1400×4000 Пресса для выпрямления
Основные технические характеристики:
| Нет, нет, нет. | Положение | Спецификации |
Единица |
|
|
Номинальное давление | 3150 | КН |
|
|
Макс. удаление головки нажатия |
800 | мм |
|
|
Глубина горла | 750 | мм |
|
|
Ширина рабочего стола |
1400 | мм |
|
|
Длина рабочего стола |
4000 | мм |
|
|
Расстояние между нижней поверхностью поршня и рабочим столом |
1800 | мм |
|
|
Быстро вниз. | ≥ 80 | мм |
|
|
Рабочая скорость | 3.5 | мм |
|
|
Скорость возвращения | ≥ 80 | мм |
|
|
Мощность двигателя | 15 | KW |
